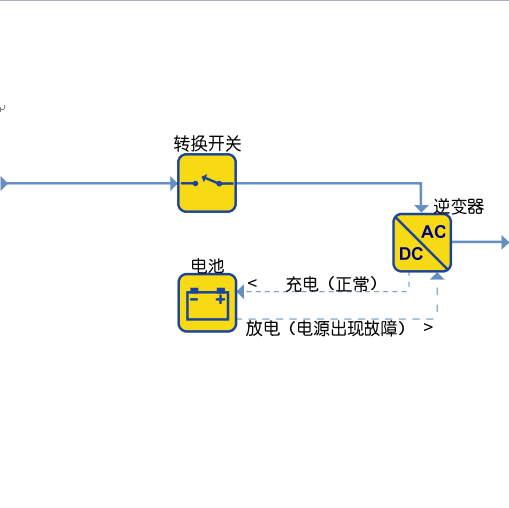

? ?在線互動式UPS是用于小企業、網站、部門服務器的最常見的設計。在此設計方案中，電池到交流電源的轉換器(逆變器)始終連接到UPS的輸出端。如果在輸入交流電源正常時反向操作逆變器，就會(huì )給電池充電。

? ?一旦輸入電源出現故障，轉換開關就會(huì )打開，并通過電池向UPS輸出端供電。與后備式UPS拓撲結構相比，由于逆變器始終打開且與輸出端保持連接，這種設計進-步增強了濾波效果，并降低了轉換瞬態過電壓。

? ?另外，在線互動式設計方案通常會(huì )加入一個分接頭轉換變壓器。這樣，當輸入電壓發生變化時，通過調整變壓器分接頭可以更好地調節電壓。在電壓較低的情況下，電壓調節是一項重要功能，否則UPS將轉換到電池并最終無法供電。由于這種情況而頻繁地使用電池可能會(huì )導致電池過早損壞。然而，也可以按如下方式設計逆變器，即當它出現故障時，仍然允許電源從交流輸入流向輸出，這樣，就消除了發生單點故障的可能性，并有效地提供兩條獨立的電源路徑。這種UPS設計方案具有效率高、體積小，成本低和可靠性高的特點，并可校正過低或過高的市電電壓，因此在功率范圍0.5-5kVA的應用領域中占絕對優勢。
