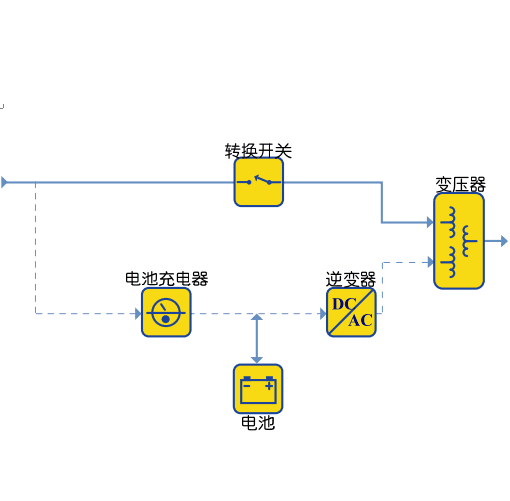

? ? ? 后備式鐵磁共振式UPS曾經是功率范圍3-15 kVA的應用領域中使用最廣泛的UPS類型。此設計依賴于一個特殊的飽和變壓器，該變壓器具有三個線圈(電源連接)。主電源路徑通過交流輸入電源、轉換開關和變壓器，最后連接輸出端。當電源出現故障時，轉換開關將打開，逆變器輸出將向負載供電。
? ? ? 鐵磁共振設計方案中，逆變器處于后備式模式，當輸入電源出現故障且轉換開關打開時，逆變器才被激活。這種變壓器具有特殊的“鐵磁共振功能，它能夠提供有限的電壓調節和輸出波形”修整”功能。鐵磁共振變壓器提供的對交流電源瞬態過電壓的保護與任何濾波器一樣，甚至更好。但鐵磁共振變壓器本身會(huì )產生嚴重的輸出電壓失真和瞬態過電壓，這可能造成比交流電源連接不當更嚴重的后果。即使這種UPS被設計為后備式UPS,鐵磁共振變壓器也會(huì )由于其本身的低效率而產生大量的熱量。另外，這些變壓器比常規的隔離變壓器體積大，因此后備式鐵磁共振式UPS通常非常龐大和笨重。
? ? ? 后備式-鐵磁共振式UPS系統常被視為在線裝置，即使該類設備具有轉換開關，逆變器在后備式模式下工作，并且在交流電源出現故障時表現出了轉換特征。
