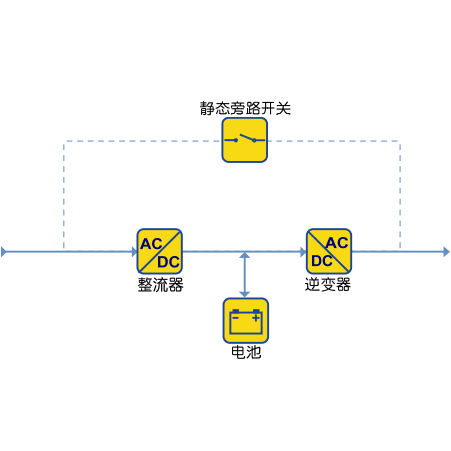

? ??這是10KVA以上功率范圍的電源最常用的UPS類型。在雙轉換在線式UPS的結構圖中，除了主電源路徑是逆變器(而非交流主電源)外,其余與后備式設計相同。
? ? 在雙轉換在線式設計中，輸入交流電發生故障并不會(huì )激活轉換開關，因為輸入交流電一直在給備用電池充電，而由備用電池向輸出逆變器供電。所以，在輸入交流電源出現故障時，無需時間進行在線運行狀態轉換。在這一設計中，整流器和逆變器將轉換全部的負載功率。
? ? 這種UPS提供了非常理想的供電輸出性能。但功率部件的持續工作，與其它設計方案相比，其降低了可靠性。此外，大型電池充電器獲得的輸入電源通常是非線性的，可能對建筑供電系統產生干擾或導致備用發電機發生故。
